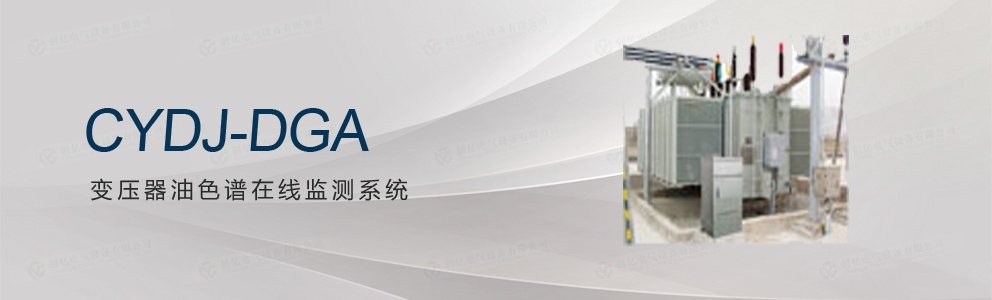

CYDJ-DGA變壓器油色譜在線監測系統可實現自動定量循環清洗、進油、油氣分離、樣品分析、數據處理、實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隱患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。該系統作為油色譜在線監測領域的新一代產品，將為電力變壓器實現在線遠程 DGA 分析提供穩定可靠的解決方案，是電力系統狀態檢修制度實施的有力保障。
CYDJ-DGA系統是結合了本公司在電力色譜自動全脫氣裝置運行中近十年的成功經驗，并總結國內外油色譜在線監測的優缺點，傾心打造而成。該系統保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢。
| 序號 | 技術參數名稱 | 提供值 | ||
| 1 | 系統型號 | CYDJ-DGA | ||
| 2 | 工作環境溫度 | -40 ℃ ～＋ 70 ℃ | ||
| 3 | 工作環境濕度 | 相對濕度 5 ～ 95% （裝置內部既無凝露，也不應結冰） | ||
| 4 | 大氣壓力 | 70kPa ～ 110kPa | ||
| 5 | 工作電源 | AC220V±10% ， 50Hz | ||
| 6 | 監測組分 | H2 、 CO 、 CO2 、 CH4 、 C2H4 、 C2H2 、 C2H6 等 7 種 氣體組分及總烴、總的氣體含量（含氣量）、相對 增長率及絕對增長速度； H2O 可選 | ||
| 7 | 分析診斷功能 | 通過改良三比值法、大衛三角法及立方體圖示法對監測數據進行分析、診斷，并提供原始譜圖 | ||
| 8 | 最小檢測周期 | 40-60 分鐘，可由用戶自行設定，默認 24 小時 | ||
| 9 | 取樣方式 | 循環取樣，安全真實地反應變壓器中氣體真實情況 | ||
| 10 | 油氣分離方式 | 真空全脫氣方式 | ||
| 11 | 數據存儲壽命 | ≥10 年 | ||
| 12 | 配備載氣量 | 2 瓶 8L 高純合成 空 氣，用一備一 | ||
| 13 | 監測氣體 | 測量范圍 | 最低檢測 | |
| （ 1 ） | H2 | 1 ～2000μl/l | 2 μl/l | |
| （ 2 ） | CO 、 CO2 | 5 ～ 5000μl/l | 5μl/l | |
| （ 3 ） | CH4 | 0.1 ～ 2000μl/l | 0.1 μl/l | |
| （ 4 ） | C2H4 | 0. 1 ～2000μl/l | 0. 1 μl/l | |
| （ 5 ） | C2H6 | 0. 1 ～2000μl/l | 0. 1 μl/l | |
| （ 6 ） | C2H2 | 0. 1 ～1000μl/l | 0. 1 μl/l | |
| （ 7 ） | H2O （可選） | 1 ～ 100μl/l | 1μl/l | |
| （ 8 ） | 總烴 | 1 ～ 8000μl/l | ||
| （ 9 ） | 總含氣量 | 0.2 ～ 15% | ||
| 14 | 穩定性（測量偏差） | 同一試驗條件下對同一油樣的監測結果偏差不超過 10% （中等濃度） | ||
| 15 | 靜電放電抗擾度 | 4 級， ±8kV － ±15kV | ||
| 16 | 電快速瞬變脈沖群抗擾度 | 4 級， ±4kV | ||
| 17 | 浪涌（沖擊）抗擾度 | 4 級， ±4kV | ||
| 18 | 耐地震能力：地震波 為 正弦波 ； 持續時間：三個周波 ， 安全系數 1. 80 | 地震烈度 9 度地區：地面水平加速度 0.4g ，地面垂直加速度 0.2g | ||
| 地震烈度 8 度地區：地面水平加速度 0.25g ， 地面垂直加速度 0.125g | ||||
| 地震烈度 7 度地區：地面水平加速度 0.2g ，地面垂直加速度 0.1g | ||||
| 19 | 存儲運輸極限環境溫度 | -40 ℃ ～＋ 80 ℃ | ||
| 20 | 外殼的防護性能 | 室內安裝部件（主站單元） IP51 ，室外安裝部件（本系統和通訊控制單元） IP56 | ||
| 21 | 外形尺寸 | 寬 600mm× 深 5 3 0mm× 高 1100mm | ||
| 22 | 整機重量 | 100kg | ||
| 23 | 基礎尺寸 | 寬 620mm× 深 5 3 0mm× 地面高 250mm | ||
