概述

　　10kV高壓開關柜是向用戶供電最直接的設備，其安裝運行數量非常大開關柜運行的可靠性直接關系到供電質量和供電安全。在長期運行中，高壓開關柜受電、熱、化學及異常狀況影響形成絕緣劣化，易導致電氣絕緣強度降低甚至發生絕緣事故，造成非常大的經濟損失和供電損失。實踐表明：局部放電是導致運行設備絕緣劣化，發生絕緣故障的最主要原因。局部放電的監測與評價已經成為監測設備絕緣狀況的重要手段，帶電局部放電檢測更能直接反映出電氣設備內部的絕緣狀況，并能及時有效地發現其絕緣缺陷，對減少不必要的設備停電造成的負荷損失和停電操作帶來的安全風險，避免事故引起的用戶停電，從而提高供電可靠性。

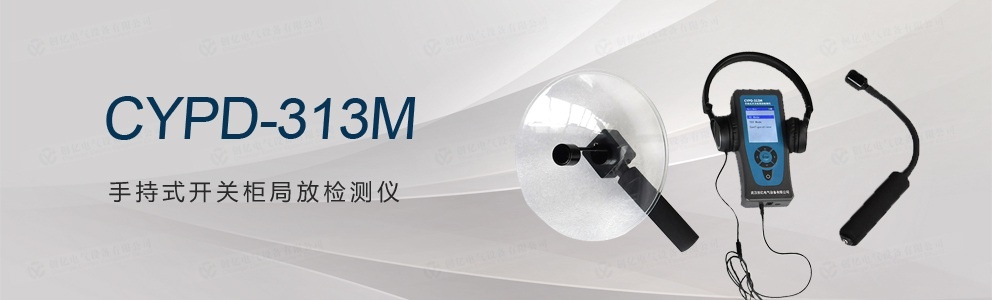

　　CYPD-313M手持式開關柜局放檢測儀集成了暫態對地電壓(TEV)、超聲波(AE)兩種檢測模式，可以非常簡便的檢測3～66kV中高壓開關柜的潛在破壞性局部放電活動。定期的使用局部放電測試儀檢查運行中的開關柜，可以有效檢查出開關柜的故障風險及設備運行中絕緣老化形成的局部放電趨勢，及時制定檢修維護方案避免故障擴大。

　　功能特點

　　1.高效的“初檢合格”式設備絕緣狀態巡檢工具

　　2.集成暫態地電波和超聲波兩種測量方式，方便現場使用，可檢測中高壓開關柜（3～66kV）等電氣設備中的各種局部放電，適用于多種不同類型的電力設備

　　3.采用彩色液晶屏，采用圖形和數字相配合的顯示方式，能夠直觀的知道局放量是否超標。

　　4.內置進口超聲傳感器；電氣故障在故障點產生超聲波，超聲模式下通過耳機聽取局放放電超聲信號，以檢查泄漏的方法掃描一片區域，各種特征振動聲、爆音、嗡嗡聲可以與不同的故障相關聯。

　　5.內置高精度TEV傳感器，耦合局部放電產生的電磁信號，找出潛在的內部放電故障風險。

　　6.超聲模式（UltraMode）下，主界面顯示局部放電幅值（dBuv），使用黃綠紅三色提示局部放電的嚴重程度。

　　7.暫態地電波模式（TEVMode）下，主界面顯示局部放電幅值；每個工頻周期內的脈沖個數、脈沖總數及放電強度等級。

　　8.通過附帶耳機可對局部放電情況進行定位，同時也可隨時調節耳機音量大小。

　　9.采用超聲波和暫態地電波（TEV）檢測高壓開關柜局部放電的大小，以dBmV為單位，接觸測量和不接觸測量（手持式超聲波接收天線）相結合，可定性、定量、定位。

　　10.采用可充電鋰電池供電，可保證設備持續工作6小時以上。

　　11.界面顯示使用真彩色LCD，電池電量實時提示；物理薄膜按鍵簡單易用并配有外接高保真降噪耳機。

　　12.便攜式設計、小巧輕便，使用方便，檢測過程中設備不必停電。

　　技術指標

　　1、TEV傳感器技術參數（儀器內置）

　　測量范圍：0-65dB

　　測量帶寬：3-100MHz

　　精度：±1dB

　　最多每周期脈沖數：1000

　　最小脈沖計數水平：1

　　2、超聲波傳感器（儀器內置）

　　測量范圍：-7dB~70dB

　　分辨率：1dB

　　精度：±1dB

　　靈敏度：-65dB

　　傳感器中心頻率：40.0±1.0KHz

　　傳感器帶寬：2.0KHz

　　3、電池

　　內置電池：鋰電池，8.4V，1800mAh

　　使用時間：大約8小時

　　充電時間：大約4小時

　　電池保護：過壓過流保護

　　4、電池充電器

　　額定電壓：8.4V

　　充電輸出電流：1A

　　使用溫度：-20℃-60℃

　　使用濕度：<80%

　　5、硬件

　　外殼：灰色成型塑料

　　屏幕：240*320TFT液晶顯示屏

　　控制：6x按鍵

　　接口：MicroUSB接口；充電器接口；耳機接口；外接聚波器接口

　　耳機：高保真降噪耳機

　　6、工作環境

　　使用溫度：-20℃~50℃

　　環境濕度：0-90%RH

　　IP等級：54
