產品簡介

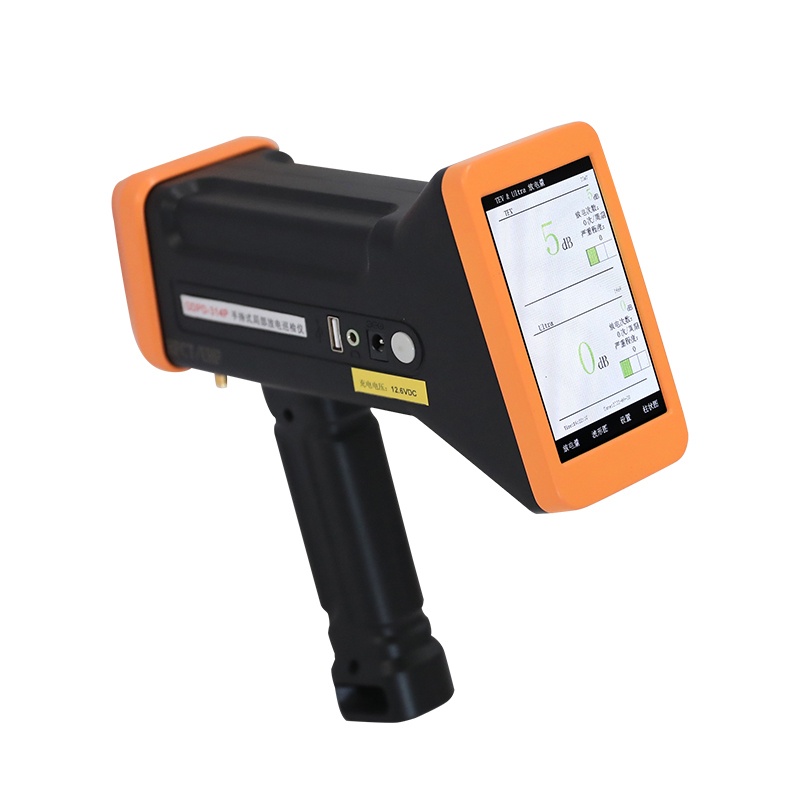

手持式局部放電檢測儀具有TEV、UHF、AA、AE、HFCT測量功能，靈活達配超聲波傳感器、地電波傳感器、特高頻傳感器、超聲波聚波器，可用于高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。通過配置不同的傳感器可以靈活實現多種電氣設備局放部電檢測。
功能特點
技術參數
傳感器參數
| TEV 測量 | AA 測量 | UHF 測量 | AE 測量 | HFCT 測量 | |||||
|
TEV、暫態地電壓傳感器 |
超聲波傳感器 |
特高頻傳感器 |
磁吸式接觸式超聲波傳感器 |
特高頻互感器 |
|||||
| 測量范圍 | 0-60 dBmV | 測量范圍 | -6dBμV~68dBμV | 檢測頻段 | 300-2000MHz | 測量范圍 | -6dBμV 至 68dBμV | 傳感器傳輸阻抗 | 5mV/mA |
| 分辨率 | 1dB | 分辨率 | 1dB | 測量范圍 | 0-60 dBmV | 分辨率 | 1dB | 檢測頻率 | 1～30MHz |
| 精度 | ±1dB | 精度 | ±1dB | 精度 | ＜1dBmV | 精度 | ±1dB | 靈敏度 | ≤50pC |
| 每周期最大脈沖 | 1400 | 傳感器中心頻率 | 40 kHz | 傳感器頻段 | 300-2000MHz | 頻率范圍 | 20~200 kHz | ||
| 測量頻帶 | 3~100MHz | ||||||||
硬件參數
| 外殼 | ABS | ||
| 顯示 | 4.0 寸全彩RGB全觸液晶屏 | ||
| 操作 | 全屏觸摸操控 | ||
| 數據通道 | 多通道，自動切換傳感器 | ||
| 圖譜模式 | 數據多模式繪圖（時域信號波形、PRPD相位圖譜、PRPS三維圖譜）。 | ||
| 數據與報告 | 注：與電腦聯機，可對數據導出致PC端數據分析軟件，可直接生成并修改報告，一鍵導出測試報告。 | ||
| 連接器 | USB 接口(兼充電器輸入) |
無線 wifi 無線同步基準 |
|
| 3.5mm 立體聲耳機插孔 | |||
| 外置傳感器輸入端口 | |||
| 耳機 | 降噪耳機，最小 8 歐姆 | ||
| 數據存儲 | SD卡 / 16G ~ 64G | ||
| 充電器 | AC 90-264V 或 DC 5V | ||
| 供電 | 內置 / 鋰電池 3.7V/5000mAh | ||
| 工作時間 | 約 6 小時 | ||
| 工作環境 | 溫度：-20 ~ 50℃ ，濕度：20-85% 相對濕度 | ||
| 體積、重量 | 210x100x35(mm3) ，0.4kg (主機) | ||
參考標準
GB/T 7354-2003，GB 4793.1-2007 ，GB/T 2423.8-1995，GB 2900，GB/T 16927，DL/T 356-2010，DL/T 417-2006，IEC 1000
