采用標準
|
|
| DL/T 846.1-2004 | 《 高電壓測試設備通用技術條件 第 1 部分 : 高電壓分壓器測量系統 》 |
| GB/T 19749-2005 | 《 耦合電容器及電容分壓器 》 |
| JJG 496-1996 | 《 工頻高壓分壓器 》 |
| DL/T 848-2004 | 《 高壓試驗裝置通用技術條件 》 |
| DL/T 596-2005 | 《電力設備預防性試驗規程 》 |
| GB1094 .1-GB1094.6-96 | 《外殼防護等級 》 |
| GB2900 | 《電工名詞術語 》 |
| GB/T16927.1~2-1997 | 《高電壓試驗技術 》 |
| GB4793-1984 | 《電子測量儀器安全要求 》 |
| GB191 | 《包裝貯運標志 》 |
| GB/T.311-1997 | 《高壓輸變電設備的絕緣與配合 》 |

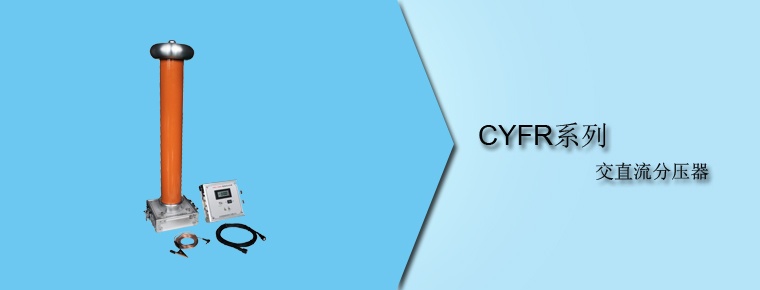

CYFR系列交直流分壓器又稱高壓數字高壓表或阻容分壓器，客戶可根據所測量電壓精度要求，來選擇不同的準確度。該系列最高準確度分別為：AC:0.5%/DC:0.5%，若需更高準確度，可選擇我公司的高精度、高穩定度的交流標準核查器和直流核查器；采用電位屏蔽式高壓測量裝置，是我公司最新研發的產品，與其他公司同類產品相比，我司采用美國進口的填充介質，內部采用多種專利屏蔽技術，使該系列產品有更長的使用壽命和更高的穩定性，在該領域擁有絕大部分的市場占用量和市場美譽度。
采用平衡式等電位屏蔽結構。
完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好。
高精度，高線性度，高穩定度，抗干擾。
采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到最低。
體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。
內屏蔽抗干擾系統，全方位均壓措施，單節或分節結構。
分壓比比例可定做，便于校驗。
可選擇增加峰值功能。
可選配智能高壓測量表（可顯示交流有效值，峰值/√2,峰值系數，平均值、峰峰值等）；
可選配屏顯電壓波形及其頻率。
| 基本 型號 | CYFR -50 | CYFR -100 | CYFR -150 | CYFR -200 | CYFR -300 | CYFR -400 |
| 電壓等級（ kV ） | 50 | 100 | 150 | 200 | 300 | 400 |
| 直流頻率（ Hz ） | <2 | |||||
| 交流頻率（ Hz ） | 30 ～ 300 | |||||
| 基本型 準確度 | AC ： 1.5%/DC ： 1.0% | |||||
| G 型準確度 | AC ： 1.0%/DC ： 0.5% | -- | ||||
| H 型準確度 | AC ： 0.5%/DC ： 0.5% | -- | -- | |||
| 阻抗（ MΩ ） | 650 | 1200 | 1700 | 2200 | 3500 | 4300 |
| 電容量（ pF ） | 320 | 180 | 150 | 120 | 120-500 | 100-800 |
| 分壓比 | 1000:1 或 10000:1 特殊比例可定做 | |||||
| 高度（ mm ） | 500 | 650 | 900 | 1200 | 1750 | 2350 |
| 尺寸（ mm ） | 150×150 | 160×160 | 200×200 | 260×260 | 800×800 | |
| 電纜阻抗（ Ω ） | 50 / 75 | |||||
| 量程范圍 |
1 、分高低兩個量程 2 、低量程 :0 ～ 20 kV 3 、高量程 :20kV- 標稱額定電壓 |
1 、低量程 :0 ～ 200 kV ， 2 、高量程 : 200kV- 標稱額定電壓 |
||||
| 電纜長度（米） | 3 | 4 | 5 | 6 | 8 | 10 |
| 重量（ kg ） | 5.5 | 6.9 | 10.6 | 14.1 | 23.5 | 48.2 |
| 填充介質 | 進口干式高分子材料 | |||||
| 使用溫度范圍 | 0℃ ～ 45℃ | |||||
| 相對濕度 | <85%RH, 無凝露 | |||||
| 海拔高度 | <1500 米，高海拔地區可以定做 | |||||
| 使用場所限制 | 戶內使用或晴朗天氣條件下戶外使用 | |||||
